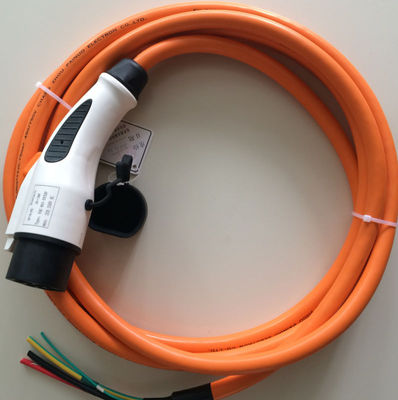

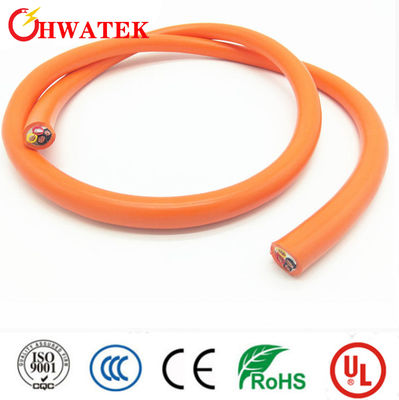

3C×10AWG+2C×18AWG 600V 105oC Cavo di ricarica EV con isolamento TPE e strati di rame nudo
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
50 metri
Product Summary
Eva 3c5.0mm2 e 2c*0.8mm2 Cavo Specificativi del prodotto Articolo Unità A: 3C×10AWG Unità B: 2C×18AWG Materiale conduttore Copper nudo strato Dimensione 105/0,254±0,008 mm 65/0.127±0.008 mm Pitch (Ref) 59 mm al massimo. 32 mm al massimo. O.D. (Ref) 3.00 mm 1.18mm Materiale isolante TPE Spessore ...
Product Details
Evidenziare:
3C×10AWG+2C×18AWG Cable di ricarica EV
,Cavo di ricarica per veicoli elettrici da 600 V
,Cable di ricarica per veicoli elettrici a 105 oC
Conductor Material:
Rame
Sheath Material:
Tpe
Insulation Material:
Tpe
Material Shape:
Filo rotondo
Conductor Size:
105/0,254 ± 0,008 mm, 65/0,127 ± 0,008 mm
Pitch:
59 mm max., 32 mm max.
O.D.:
3,00 mm, 1,18 mm
Insulation Thickness:
1,14 mm, 0,76 mm
Min. Thickness:
1,02 mm, 0,68 mm
Insulation O.D.:
5,40 ± 0,20 mm, 2,80 ± 0,10 mm
Rated Temperature:
-40 ~ +105 ° C.
Rated Voltage:
600v
Bending Radius:
5xod
Flammability Test:
IEC60332-1
Transport Package:
300 m/bobina
Product Description
Eva 3c5.0mm2 e 2c*0.8mm2 Cavo
Specificativi del prodotto
| Articolo | Unità A: 3C×10AWG | Unità B: 2C×18AWG |
|---|---|---|
| Materiale conduttore | Copper nudo strato | |
| Dimensione | 105/0,254±0,008 mm | 65/0.127±0.008 mm |
| Pitch (Ref) | 59 mm al massimo. | 32 mm al massimo. |
| O.D. (Ref) | 3.00 mm | 1.18mm |
| Materiale isolante | TPE | |
| Spessore medio | 1.14 mm | 0.76 mm |
| Spessore minimo in qualsiasi punto | 10,02 mm | 0.68 mm |
| - Un' overdose. | 50,40±0,20 mm | 20,80±0,10 mm |
Certificazione
| Certificato n. | Tipo di prodotto |
| E473281 (UL) | EVE 3×10AWG ((5.0mm2) + 2×18AWG ((0.8mm2) 600V 105oC FT2 HWATEK |
Diagramma di struttura
Dettagli tecnici
Norma di riferimento:IEC 62893, IEC 62893-4-1
Categoria di prodotto:AC:EV- ((R) SS, EV- ((R) SSPS, EV- ((R) S90S90, EV- ((R) S90S90PS90-450/750V 1,0-70 ((2-5C) + 0,5-0,75 ((P/P2) ((1-10C)
Edilizia
- Temperatura nominale: -40 ~ +105°C
- tensione nominale: 600V
- Conduttore: rame nudo con strati
- Materiale isolante: TPE
- Materiale della guaina: TPE
- Costruzione flessibile, resistente al freddo, all'olio (11 tipi), all'ozono, all'abrasione, agli UV, alla pressione esterna e allo stress termico
- Conforme alla prova di infiammabilità IEC60332-1
- Raggio minimo di piegatura 5xOD
- Facile installazione
Applicazioni:Adatto a tutti i tipi di veicoli elettrici, pile di ricarica, centrali elettriche e stazioni di ricarica.
Parametri strutturali
- Le dimensioni dettagliate sono soggette alle specifiche del prodotto.
- Altre specifiche possono essere progettate e fabbricate in base alle esigenze del cliente.
- Il colore della guaina è generalmente nero o arancione.
Profilo aziendale
- Fondata nel 2004 con un investimento di capitale di 9 milioni di dollari
- La fabbrica centrale di Kunshan copre 14.980 metri quadrati
- L'impianto di Nantong è stato aperto nel 2020 con un investimento di 100 milioni di RMB per una superficie di 34.000 metri quadrati
- Certificazioni: ISO9001, ISO14001, IATF16949, ISO13485
- Certificazioni del prodotto: CCC, UL, CUL, CE, CSA, ETL
- Principi di gestione: onestà, innovazione, protezione dell'ambiente
Certificati
Processo di produzione
Trasporti marittimi
Domande frequenti
D: Cosa può fornire?
R: Produciamo fili di elettronica di consumo, fili di collegamento, cavi industriali, cavi per robot, cavi per la ricarica di veicoli elettrici e cavi per energia nuova/verde.
D: Quali certificati possiede?
R: Abbiamo certificati UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach ed ETL.
D: Possiamo avere dei campioni prima di ordinare?
A: Sì, siamo disposti a organizzare campioni per voi.
D: Qual e' il tempo di consegna?
R: Normalmente 2-3 settimane, 5-6 settimane durante la stagione alta.
D: Come garantite la qualità dei prodotti?
A: campioni di pre-produzione prima della produzione in serie e ispezione finale prima della spedizione.
